Bagaimana Cara Kerja Katup Kupu-Kupu Tipe Flange

Katup kupu-kupu tipe flensa memungkinkan Anda mengontrol aliran cairan atau gas dalam pipa. Katup ini menggunakan flensa untuk menyambung dengan erat, yang membuatnya berbeda dari katup lainnya. Bentuknya yang kuat membuatnya bekerja dengan baik di banyak industri. Jika Anda mengetahui cara kerja katup ini, Anda dapat memilih cara yang lebih baik untuk menjaga aliran tetap aman dan efisien.

Kunci takeaways

• Katup kupu-kupu tipe flensa membantu mengontrol cairan dan gas dalam pipa. Ini memberikan koneksi yang kuat dan tidak bocor. Banyak industri yang menggunakannya karena dapat diandalkan.

• Katup memiliki bagian-bagian penting seperti cakram, batang, dan dudukan. Disk berputar untuk membuka atau menutup aliran. Ini memungkinkan Anda mengontrol pergerakan cairan.

• Pemasangannya mudah karena ujungnya bergelang. Ujung-ujungnya dibaut langsung ke pipa. Desain ini membuat segel rapat dan membantu perbaikan.

• Pilih aktuator yang paling sesuai dengan kebutuhan Anda. Anda dapat menggunakan pegangan manual, roda gigi, atau aktuator listrik dan pneumatik. Masing-masing bekerja untuk pekerjaan yang berbeda.

• Perawatan sering dibutuhkan. Cari kebocoran dan bersihkan bagian katup. Ini membantu katup bertahan lebih lama dan menjaga semuanya tetap aman.

Ikhtisar Katup Kupu-kupu Tipe Flange

Pengertian dan Fungsi Utama

Katup kupu-kupu tipe flensa membantu mengontrol pergerakan cairan atau gas di dalam pipa. Orang-orang menggunakan katup ini ketika mereka menginginkan sesuatu yang kuat dan dapat diandalkan. Itu bisa memulai, menghentikan, atau mengubah aliran. Namanya berasal dari flensa di kedua ujungnya. Flensa ini memungkinkan Anda memasang katup di antara dua pipa. Ini membuat segel menjadi rapat dan menghentikan kebocoran. Banyak industri yang menggunakan katup ini karena bekerja dengan baik dengan tekanan. Ini juga menangani berbagai jenis cairan.

Komponen Inti

Di dalam katup kupu-kupu tipe flensa , ada beberapa bagian penting:

• Tubuh : Ini adalah bagian utama yang menyatukan semuanya. Itu terbuat dari logam keras seperti baja tahan karat atau besi cor.

• Cakram : Ini adalah pelat bundar di dalam katup. Saat Anda memutar pegangannya, disk bergerak untuk membuka atau menutup aliran.

• Batang : Batang ini menghubungkan pegangan atau aktuator dengan piringan. Ini membantu Anda memindahkan disk dengan mudah.

• Kursi : Ini adalah cincin di dalam badan katup. Cakram mendorong dudukan untuk membuat segel rapat saat ditutup.

• Aktuator atau Pegangan : Ini yang Anda gunakan untuk memutar katup. Anda dapat memilih pegangan manual, roda gigi, atau aktuator otomatis.

Tip: Katup kupu-kupu tipe flensa PIONEER menggunakan bahan yang kuat dan desain yang cermat. Ini berarti katup bertahan lebih lama dan bekerja dengan baik dalam pekerjaan berat.

Desain Koneksi Bergelang

Sambungan flensa membuat katup ini berbeda dari katup lainnya. Setiap ujungnya memiliki flensa bulat datar dengan lubang untuk baut. Anda menyejajarkan flensa dengan flensa pipa dan menyatukannya. Ini memberikan koneksi yang aman dan bebas kebocoran. Orang-orang mempercayai desain ini jika keselamatan dan keandalan adalah hal yang penting, seperti di pabrik kimia atau tempat pengolahan air.

• Keuntungan Koneksi Bergelang:

1. Mudah dipasang dan dibawa untuk diperbaiki.

2. Membuat segel kuat yang menghentikan kebocoran.

3. Bekerja dengan baik dengan tekanan tinggi dan penggunaan berat.

Katup kupu-kupu tipe flensa PIONEER istimewa karena dibuat kuat dan teruji kualitasnya. Anda mendapatkan katup yang menjaga sistem Anda tetap aman dan bekerja dengan baik, bahkan di tempat yang sulit.

Cara Kerja Butterfly Valve Tipe Flange

Mekanisme Kontrol Aliran

Anda menggunakan katup kupu-kupu tipe flensa untuk mengontrol berapa banyak cairan yang bergerak melalui pipa. Bagian utama yang melakukan pekerjaan ini adalah piringan di dalam katup. Saat Anda memutar pegangan atau aktuator, piringan berputar pada porosnya. Jika Anda memutar disk sehingga berdiri tegak, alirannya akan terhambat. Jika Anda memutarnya hingga rata, cairan akan lewat. Anda juga dapat mengatur disk pada sudut mana pun antara terbuka dan tertutup. Ini memungkinkan Anda menyesuaikan laju aliran dengan sangat akurat.

Catatan: Piringan pada katup kupu-kupu tipe flensa bergerak dengan sedikit gesekan. Hal ini memudahkan Anda dalam mengoperasikannya, meskipun katupnya besar atau tekanannya tinggi.

Langkah Operasi

Anda dapat mengikuti langkah-langkah sederhana berikut untuk mengoperasikan katup kupu-kupu tipe flensa:

1. Periksa Posisi Katup: Lihatlah pegangan atau aktuator untuk melihat apakah katup terbuka, tertutup, atau terbuka sebagian.

2. Putar Pegangan atau Aktuator: Gerakkan pegangan atau gunakan aktuator untuk memutar disk.

3. Sesuaikan Aliran: Berhenti berputar ketika Anda mencapai laju aliran yang Anda inginkan. Disk akan tetap di tempatnya dan menjaga aliran tetap stabil.

4. Amankan Posisinya: Beberapa katup memiliki alat pengunci. Anda dapat menggunakan ini untuk menjaga agar katup tidak bergerak secara tidak sengaja.

5. Periksa Kebocoran: Setelah Anda menyetel katup, periksa sambungan flensa. Pastikan tidak ada kebocoran di sekitar katup.

Berikut adalah tabel sederhana untuk menunjukkan apa yang terjadi pada setiap posisi disk:

Opsi Aktuator

Anda dapat memilih dari beberapa tipe aktuator untuk mengoperasikan katup kupu-kupu tipe flensa. Setiap jenis sesuai dengan kebutuhan yang berbeda:

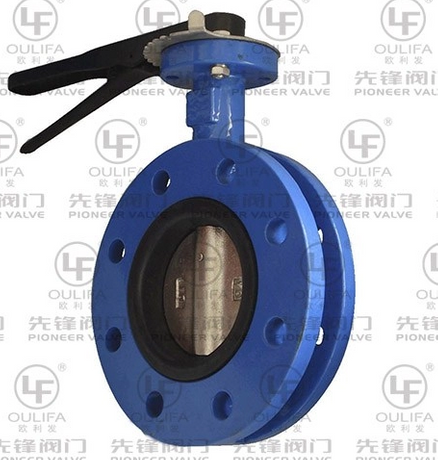

• Pegangan Manual: Anda memutarnya dengan tangan. Ini bekerja paling baik untuk katup kecil atau ketika Anda tidak perlu sering membuka dan menutup katup.

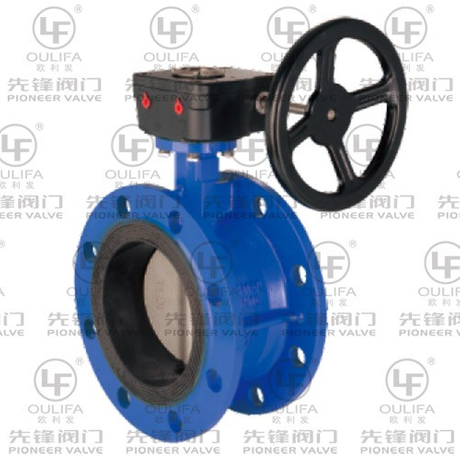

• Worm Gear Operator: Ini menggunakan roda gigi untuk memudahkan belokan. Anda menggunakan ini untuk katup yang lebih besar atau sistem tekanan lebih tinggi.

• Aktuator Pneumatik: Ini menggunakan tekanan udara untuk menggerakkan cakram. Ini berfungsi dengan baik ketika Anda membutuhkan pengoperasian yang cepat atau jarak jauh.

• Aktuator Listrik: Ini menggunakan motor listrik. Anda dapat mengontrol katup dengan saklar atau bahkan komputer.

• Aktuator Hidraulik: Ini menggunakan tenaga fluida. Ini kuat dan bekerja dengan baik dalam pekerjaan berat.

Tip: Anda harus memilih aktuator yang sesuai dengan ukuran sistem Anda, tekanan, dan seberapa sering Anda perlu mengoperasikan katup.

Katup kupu-kupu tipe flensa memberi Anda banyak cara untuk mengontrol aliran. Anda dapat memilih aktuator terbaik untuk pekerjaan Anda, dan Anda selalu dapat mengandalkan pengoperasian yang mudah dan hasil yang andal.

Fitur dan Keunggulan

Karakteristik Utama

Katup kupu-kupu tipe flensa memiliki banyak fitur bermanfaat. Bentuknya yang ringkas menghemat ruang di sistem pipa Anda. Anda dapat memasangnya dengan mudah karena ujung flensanya cocok dengan pipa Anda. Katup membuka dan menutup dengan cepat, sehingga Anda langsung mengontrol aliran. Ia bekerja dengan banyak cairan seperti cairan, gas, dan bubur. Katup bekerja dengan baik pada tekanan rendah dan tinggi.

Tip: PIONEER memeriksa kualitas dengan cermat, sehingga katup bekerja dengan baik setiap saat.

Beberapa fitur utamanya adalah:

• Cepat digunakan dengan putaran sederhana

• Lebih ringan dari katup lainnya

• Mudah dibersihkan dan diperbaiki

• Cocok untuk berbagai jenis pekerjaan

Keandalan Penyegelan

Anda memerlukan katup yang menghentikan kebocoran di sistem Anda. Katup kupu-kupu tipe flensa menggunakan cakram dan dudukan yang kuat untuk segel yang rapat. Saat Anda menutupnya, cakram akan mendorong dudukannya dan menghalangi aliran. Desain ini membantu menghentikan kebocoran, bahkan dalam pekerjaan berat. Ujung bergelang juga membantu menjaga katup tetap di tempatnya dan segelnya kuat.

Pilihan Bahan

Anda dapat memilih dari berbagai bahan untuk katup kupu-kupu tipe flensa. Baja tahan karat tidak berkarat dan baik terhadap bahan kimia. Besi cor kuat untuk pekerjaan berat. Beberapa katup menggunakan paduan khusus untuk keamanan lebih. PIONEER memberi Anda banyak pilihan, sehingga Anda mendapatkan yang terbaik untuk pekerjaan Anda. Anda dapat menggunakan katup ini di pabrik kimia, pabrik makanan, atau sistem pengairan. Bahan yang tepat membuat katup Anda bertahan lebih lama dan bekerja lebih baik.

Catatan: Katup ini mudah dibersihkan dan diperbaiki, sehingga menghemat waktu dan uang Anda.

Anda mendapatkan katup tepercaya yang sesuai dengan sistem Anda dan menjaga aliran tetap aman.

Perbandingan dengan Butterfly Valve Lainnya

Tipe Wafer vs. Flange

Anda mungkin bertanya-tanya apa perbedaan katup kupu-kupu wafer dengan katup kupu-kupu tipe flensa. Perbedaan terbesar adalah cara Anda memasangnya. Katup wafer berada di antara dua flensa pipa. Baut melewati katup dan flensa. Desain ini menghemat ruang dan membuat katup lebih ringan. Namun Anda harus menjaga agar pipa-pipa tersebut tetap sejajar saat Anda memasangnya. Katup kupu-kupu tipe flensa memiliki flensa di kedua ujungnya. Anda memasang setiap flensa tepat ke flensa pipa. Hal ini membuat pemasangannya lebih mudah dan memberikan segel yang lebih kuat dan bebas bocor. Orang-orang memilih jenis flensa ketika mereka menginginkan keamanan dan keandalan ekstra.

Tipe Lug vs. Flensa

Katup kupu-kupu lug memiliki lug berulir di sekeliling badan katup. Anda dapat memasang sendiri setiap sisi katup ke flensa pipa. Ini memungkinkan Anda melepas satu sisi pipa tanpa menyentuh sisi lainnya. Ini membantu ketika Anda perlu memperbaiki sesuatu. Baut katup kupu-kupu tipe flensa ke kedua flensa pipa secara bersamaan. Desain ini memberikan segel yang lebih kuat dan bekerja lebih baik untuk pekerjaan bertekanan tinggi. Anda memilih tipe lug untuk opsi yang lebih banyak, namun Anda memilih tipe flensa untuk kekuatan dan keamanan lebih.

Tip: Jika Anda ingin menutup satu sisi sistem Anda untuk perbaikan, katup lug adalah pilihan yang baik. Untuk pekerjaan berat dengan tekanan tinggi, tipe flensa adalah pilihan terbaik.

Perbedaan Aplikasi

Anda menggunakan katup wafer saat Anda perlu menghemat ruang dan berat. Katup lug bagus bila Anda ingin melepas bagian pipa dengan mudah. Katup kupu-kupu tipe flensa paling baik untuk pekerjaan industri berat. Anda melihatnya di pabrik kimia, pengolahan air, dan pabrik makanan. Ia bekerja dengan tekanan tinggi dan cairan kuat. Anda mendapatkan segel yang rapat dan bebas bocor yang menjaga sistem Anda tetap aman.

• Pilih jenis wafer untuk pekerjaan kecil dan bertekanan rendah.

• Pilih jenis lug untuk memudahkan pemasangan dan penutupan pipa.

• Pilih jenis flensa untuk kekuatan, keamanan, dan pekerjaan berat.

Aplikasi Industri

Kegunaan Umum

Katup kupu-kupu tipe flensa digunakan di banyak tempat. Pabrik kimia menggunakannya untuk memindahkan cairan kuat dengan aman. Pabrik farmasi menggunakannya untuk menjaga sistem mereka tetap bersih. Perusahaan makanan dan minuman menggunakannya untuk cairan dan bubur. Industri lain menggunakannya untuk pengolahan air dan keselamatan kebakaran. Ini juga membantu dalam sistem HVAC. Setiap industri mempercayai katup ini karena bekerja dengan banyak cairan dan tekanan.

• Pemrosesan Kimia

• Manufaktur farmasi

• Produksi makanan dan minuman

• Tanaman pengolahan air

• Sistem HVAC dan keselamatan kebakaran

Tip: Katup ini berfungsi untuk cairan bersih dan keras. Desainnya yang kuat memungkinkannya memuat banyak pekerjaan berbeda.

Pertimbangan Instalasi

Saat Anda memasang katup kupu-kupu tipe flensa , periksa ukuran pipa. Pastikan nilai tekanan sesuai dengan katup. Flensa pada pipa Anda harus sesuai dengan katup. Gunakan baut dan gasket yang tepat untuk menutup rapat. Selalu sejajarkan katup dengan pipa untuk menghentikan kebocoran. Anda dapat memasang katup pada pipa horizontal atau vertikal. Hal ini membuatnya mudah untuk masuk ke dalam banyak sistem.

Mengapa Memilih Tipe Flange

Pilih katup kupu-kupu tipe flensa jika Anda menginginkan akurasi dan keamanan. Ujung berflensa memberikan sambungan yang kuat dan bebas bocor. Desain ini menjaga katup tetap pada tempatnya di bawah tekanan tinggi. Anda dapat melepas katup untuk diperbaiki tanpa memotong pipa. Banyak industri yang menggunakan valve ini karena tahan lama dan bekerja dengan aman.

Catatan: Ukuran katup yang akurat dan segel yang kuat membuatnya cocok untuk pekerjaan berat.

Anda sekarang tahu bagaimana katup kupu-kupu tipe flensa mengontrol aliran. Katup ini memiliki segel yang rapat dan mudah digunakan. Berfungsi dengan baik dan tidak mudah pecah. Anda dapat menggunakannya di pabrik kimia atau pengolahan air. Ia juga bekerja di pabrik makanan. Desainnya membantu menjaga segala sesuatunya tetap aman dan mudah dipasang. Jika Anda memerlukan kontrol aliran yang aman untuk pekerjaan berat, katup ini adalah pilihan yang tepat.

FAQ

Apa manfaat utama menggunakan katup kupu-kupu tipe flensa?

Anda mendapatkan koneksi yang kuat dan bebas kebocoran. Ujung bergelang membuat pemasangan menjadi mudah dan aman. Katup ini bekerja dengan baik dalam sistem bertekanan tinggi dan menjaga aliran Anda tetap terkendali.

Bisakah Anda menggunakan katup kupu-kupu tipe flensa untuk cairan dan gas?

Ya, Anda dapat menggunakan katup ini untuk cairan, gas, dan bahkan slurry. Desainnya menangani banyak jenis cairan di berbagai industri.

Bagaimana cara merawat katup kupu-kupu tipe flensa?

Anda harus memeriksa kebocoran katup dan membersihkan cakram serta dudukannya secara teratur. Kencangkan baut jika diperlukan. Ini membantu katup bertahan lebih lama dan bekerja lebih baik.

Bahan apa yang bisa Anda pilih untuk katup kupu-kupu tipe flensa?

Anda dapat memilih dari baja tahan karat, besi cor, atau paduan khusus. Bahan yang tepat tergantung pada cairan dan kebutuhan pekerjaan Anda.
