Di dunia sistem kontrol cairan, memahami nuansa antara jenis katup yang berbeda sangat penting. Di antara katup yang paling umum digunakan adalah katup bola dan katup cakram. Mereka memainkan peran penting di berbagai industri, dari minyak dan gas hingga obat -obatan. Sementara keduanya melayani tujuan mendasar dari mengatur aliran fluida, desain, operasi, dan aplikasi mereka berbeda secara signifikan. Artikel ini menggali jauh ke dalam perbedaan antara katup bola dan katup cakram, memberikan analisis komprehensif yang akan meningkatkan pemahaman Anda tentang komponen -komponen penting ini.

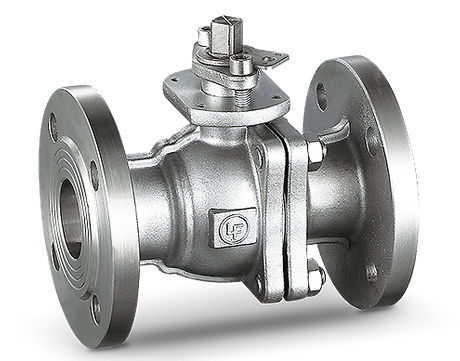

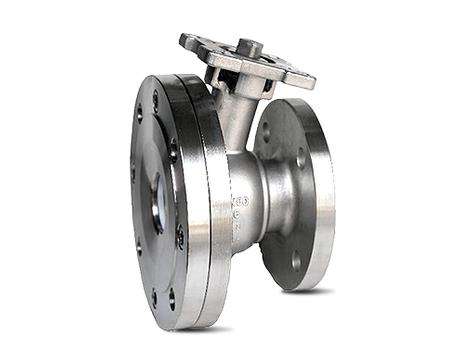

Katup bola ditandai oleh unit penutupan bola dengan lubang melalui pusatnya. Ketika lubang sejajar dengan pipa, fluida mengalir dengan bebas; Saat diputar 90 derajat, aliran berhenti. Mekanisme sederhana ini menawarkan operasi cepat dan penyegelan yang andal. Bola biasanya terbuat dari bahan seperti stainless steel, kuningan, atau krom untuk menahan berbagai tekanan dan suhu. Kursi biasanya terdiri dari bahan lunak seperti Teflon untuk memastikan segel yang ketat.
Katup cakram, sering disebut sebagai katup kupu -kupu, menggunakan cakram datar yang dipasang pada batang untuk mengontrol aliran cairan. Ketika katup dibuka sepenuhnya, cakram berputar seperempat putaran, memungkinkan aliran yang hampir tidak terbatas. Disk biasanya dibuat dari logam tahan lama atau bahan gabungan, dan seperti katup bola, kursi dapat dilapisi dengan bahan lunak untuk penyegelan yang lebih baik. Desain katup cakram yang ringkas membuatnya cocok untuk aplikasi di mana ruang terbatas.
Katup bola beroperasi dengan memutar bola dengan lubang (lubang) di tengah. Aktuator, yang bisa berupa tuas atau pegangan, memutar bola untuk membuka atau menutup katup. Operasi turn-turn memungkinkan untuk shutoff cepat, yang menguntungkan dalam aplikasi yang membutuhkan penghentian aliran segera. Katup bola menawarkan operasi torsi rendah dan dapat menangani kondisi tekanan dan suhu tinggi, membuatnya serbaguna di banyak pengaturan industri.
Katup cakram mengontrol aliran fluida dengan cakram yang berputar di sekitar sumbu. Ketika disk selaras dengan aliran, katup terbuka; Saat tegak lurus, katup ditutup. Desain memungkinkan untuk operasi cepat, mirip dengan katup bola, tetapi cakram tetap dalam aliran fluida bahkan ketika dibuka sepenuhnya. Ini dapat menyebabkan sedikit penurunan tekanan, yang mungkin menjadi pertimbangan dalam aplikasi tertentu. Namun, kesederhanaan mekanisme membuat katup cakram menjadi ekonomis dan mudah dipelihara.
Katup bola, khususnya jenis lubang penuh, menawarkan resistansi aliran minimal saat sepenuhnya terbuka. Desain memastikan bahwa lubang bola cocok dengan diameter pipa, memberikan jalur aliran yang tidak terputus. Fitur ini sangat penting dalam aplikasi di mana penurunan tekanan harus diminimalkan. Namun, ketika sebagian terbuka, katup bola tidak ideal untuk keperluan pelambatan karena potensi kerusakan akibat aliran berkecepatan tinggi yang memengaruhi kursi lunak.
Katup disk menunjukkan karakteristik aliran yang berbeda. Disk tetap berada dalam jalur aliran bahkan ketika katup terbuka sepenuhnya, yang memperkenalkan beberapa resistensi dan penurunan tekanan. Meskipun demikian, katup cakram unggul dalam melambung aplikasi. Mereka memberikan kontrol aliran yang baik atas berbagai bukaan, memungkinkan regulasi aliran fluida yang tepat. Aliran umumnya linier, membuatnya lebih mudah untuk memprediksi dan mengontrol kinerja katup dalam berbagai skenario.
Katup bola lazim di industri yang membutuhkan penutupan yang andal dan ketat. Mereka umumnya ditemukan di pipa minyak dan gas, pabrik pengolahan kimia, fasilitas pengolahan air, dan obat -obatan. Kemampuan katup bola untuk menangani tekanan tinggi dan suhu membuatnya cocok untuk aplikasi kritis. Selain itu, kompatibilitasnya dengan sistem otomatis memungkinkan integrasi ke dalam pengaturan kontrol proses yang canggih.
Katup cakram banyak digunakan dalam aplikasi di mana kendala ruang dan biaya adalah pertimbangan yang signifikan. Sistem HVAC, peralatan pemadam kebakaran, dan jaringan distribusi air biasanya menggunakan katup cakram. Kesesuaian mereka untuk pipa berdiameter besar dan kemampuan menangani bubur dan cairan dengan padatan tersuspensi membuatnya serbaguna. Selain itu, kemudahan operasi dan persyaratan pemeliharaan rendah berkontribusi pada popularitasnya di berbagai sektor.
Katup bola menawarkan beberapa keunggulan, termasuk penyegelan ketat dengan torsi rendah, operasi cepat, dan penurunan tekanan minimal saat terbuka sepenuhnya. Mereka tahan lama dan berkinerja baik setelah banyak siklus, memastikan umur panjang. Namun, mereka umumnya tidak cocok untuk mencekik aplikasi dan bisa lebih mahal daripada jenis katup lainnya. Kursi juga rentan terhadap kerusakan saat digunakan sebagian terbuka di bawah tekanan tinggi.
Keuntungan: penutupan ketat, daya tahan, operasi cepat, resistensi aliran minimal.
Kerugian: Tidak ideal untuk pelambatan, potensi kerusakan kursi, biaya lebih tinggi.
Katup disk bernilai untuk ukuran kompak, ringan, dan efektivitas biaya. Mereka menawarkan kemampuan kontrol aliran yang baik dan cocok untuk mencekik aplikasi. Namun, cakram yang tersisa di jalur aliran menyebabkan penurunan tekanan, yang mungkin tidak dapat diterima dalam beberapa sistem. Juga, mereka mungkin tidak segel sekencang katup bola, yang bisa menjadi kelemahan dalam aplikasi yang membutuhkan penutupan ketat.
Keuntungan: Hemat biaya, cocok untuk pelambatan, desain kompak.
Kerugian: Penurunan tekanan karena cakram dalam aliran, lebih sedikit penyegelan ketat.
Katup bola umumnya pemeliharaan rendah karena desainnya yang sederhana dan konstruksi yang kuat. Mereka dapat menahan tekanan dan suhu tinggi, dan kursi dirancang untuk mengurangi keausan. Untuk aplikasi penting, penting untuk secara teratur memeriksa katup untuk tanda -tanda kebocoran kursi atau keausan di permukaan bola. Jika terjadi kerusakan kursi, katup sering kali memungkinkan penggantian komponen internal yang mudah tanpa mengeluarkannya dari pipa.
Katup cakram juga membutuhkan pemeliharaan minimal. Bagian mereka yang lebih sedikit dan operasi langsung mengurangi kemungkinan kegagalan mekanis. Namun, karena cakram selalu bersentuhan dengan aliran, mungkin mengalami erosi atau korosi, tergantung pada karakteristik cairan. Cek reguler memastikan bahwa katup beroperasi dengan benar dan tetap bebas bocor. Suku cadang pengganti biasanya tidak mahal dan tersedia.
Memilih katup bola sangat ideal ketika shutoff ketat diperlukan tanpa penurunan tekanan yang signifikan. Mereka cocok untuk aplikasi bertekanan tinggi dan suhu tinggi dan di mana operasi cepat diperlukan. Dalam sistem di mana pigging (pipa pembersih menggunakan perangkat yang disebut babi) dilakukan, katup bola bor penuh lebih disukai karena memungkinkan babi untuk melewati tanpa obstruksi.
Katup cakram adalah opsi untuk diameter pipa besar dan di mana penghematan biaya sangat penting. Mereka efektif untuk mencekik dan mengalir aplikasi regulasi. Jika ruang adalah kendala atau sistem mentolerir penurunan tekanan, katup cakram menawarkan solusi yang efisien. Kemampuan mereka untuk menangani cairan dengan padatan tersuspensi juga membuatnya cocok untuk proses industri tertentu.
Kemajuan terbaru telah meningkatkan kinerja dan penerapan katup bola. Perkembangan dalam bahan penyegelan memungkinkan kinerja yang lebih baik dalam suhu ekstrem dan lingkungan korosif. Pengenalan katup bola yang dipasang di trunnion meningkatkan operasi dalam ukuran yang lebih besar dan tekanan yang lebih tinggi dengan mengurangi torsi yang diperlukan untuk operasi. Teknologi otomatisasi dan katup pintar memungkinkan operasi dan pemantauan jarak jauh, meningkatkan efisiensi dan keamanan.
| Manfaat | Kemajuan |
|---|---|
| Bahan penyegelan yang ditingkatkan | Kinerja yang lebih baik dalam kondisi ekstrem |
| Desain yang dipasang di trunnion | Mengurangi torsi operasional untuk katup besar |
| Integrasi Otomasi | Kemampuan operasi dan pemantauan jarak jauh |
Katup disk telah berevolusi dengan pengenalan desain eksentrik dan double-offset, yang meningkatkan kinerja penyegelan dan mengurangi keausan. Katup cakram berkinerja tinggi sekarang dapat menangani tekanan dan suhu yang lebih tinggi, memperluas penerapannya. Kemajuan ilmu material telah menyebabkan bahan tahan korosi yang lebih baik, meningkatkan umur panjang katup bahkan di lingkungan yang keras.
Memahami perbedaan antara katup bola dan katup cakram sangat penting untuk memilih katup yang tepat untuk aplikasi spesifik Anda. Sementara katup bola menawarkan kemampuan penutupan yang sangat baik dan penurunan tekanan minimal, katup cakram memberikan solusi yang hemat biaya untuk regulasi aliran dan pelambatan. Kedua jenis memiliki keunggulan unik dan kelemahan potensial, dan pilihan sebagian besar tergantung pada faktor -faktor seperti persyaratan aplikasi, karakteristik cairan, kondisi tekanan, dan pertimbangan anggaran. Dengan mengevaluasi faktor -faktor ini dengan cermat, Anda dapat memastikan kinerja yang optimal dan umur panjang sistem kontrol cairan Anda.
1. Bisakah katup bola digunakan untuk mencekik aplikasi?
Sementara katup bola secara teknis dapat digunakan untuk pelambatan, umumnya tidak dianjurkan. Throttling dapat menyebabkan kerusakan pada kursi karena aliran kecepatan tinggi dan dapat menyebabkan kebocoran. Katup bola paling cocok untuk posisi terbuka atau tertutup sepenuhnya.
2. Apa keuntungan utama menggunakan katup disk?
Katup cakram hemat biaya, memiliki desain yang ringkas, dan sangat baik untuk regulasi aliran dan aplikasi pelambatan. Mereka mudah dipasang dan dipelihara, menjadikannya pilihan populer di berbagai industri.
3. Bagaimana katup bola memastikan penurunan tekanan minimal?
Katup bola, terutama tipe bor penuh, memiliki lubang di bola yang cocok dengan diameter pipa. Penyelarasan ini ketika sepenuhnya terbuka menyediakan jalur aliran yang tidak terhalang, menghasilkan penurunan tekanan minimal di seluruh katup.
4. Apakah katup bola cocok untuk aplikasi suhu tinggi?
Ya, katup bola cocok untuk aplikasi suhu tinggi. Bahan dan desain kursi dapat dipilih untuk menangani suhu tinggi, membuatnya serbaguna untuk berbagai proses industri.
5. Perawatan apa yang diperlukan untuk katup cakram?
Katup cakram membutuhkan perawatan minimal. Inspeksi reguler untuk erosi atau korosi pada disk dan kursi direkomendasikan. Suku cadang pengganti umumnya murah dan mudah dipasang jika diperlukan.
6. Bagaimana kemajuan dalam pemilihan dampak teknologi katup?
Kemajuan seperti bahan penyegelan yang ditingkatkan, kontrol otomatis, dan desain yang ditingkatkan meningkatkan kinerja dan penerapan katup bola dan cakram. Tetap diperbarui dengan teknologi ini dapat menyebabkan efisiensi dan penghematan biaya yang lebih baik.
7. Kapan saya harus memilih katup bola di atas katup cakram?
Pilih katup bola saat Anda membutuhkan penutupan yang ketat dengan penurunan tekanan minimal dan ketika katup akan sepenuhnya terbuka atau ditutup. Mereka ideal untuk sistem tekanan tinggi dan saat operasi cepat diperlukan.
