Katup kupu-kupu hanya efektif jika sistem yang mengoperasikannya. Bahkan katup yang paling tertutup rapat dan tahan korosi pun tidak dapat menjalankan fungsinya jika metode penggeraknya tidak sesuai dengan aplikasinya. Memahami opsi aktuasi katup untuk sistem katup kupu-kupu sangat penting bagi para insinyur, spesialis pengadaan, dan tim pemeliharaan yang memerlukan kontrol aliran yang andal di seluruh pabrik kimia, fasilitas pengolahan air, jalur produksi makanan, dan sistem HVAC.
Aktuasi katup mengacu pada mekanisme yang digunakan untuk membuka, menutup, atau memodulasi katup. Meskipun pengoperasian manual berfungsi untuk banyak aplikasi, aktuasi otomatis—baik listrik, pneumatik, atau hidrolik—memungkinkan kendali jarak jauh, penentuan posisi yang tepat, dan integrasi dengan sistem kontrol proses. Panduan ini berfokus secara khusus pada aktuasi katup kupu-kupu , membandingkan opsi manual seperti katup kupu-kupu roda gigi cacing dengan solusi otomatis seperti katup kupu-kupu elektrik , untuk membantu Anda memilih aktuator yang tepat untuk kondisi pengoperasian Anda.
Desain katup kupu-kupu dilengkapi cakram berputar yang berputar 90 derajat dari terbuka penuh ke tertutup penuh. Pengoperasian seperempat putaran ini membuatnya kompatibel dengan berbagai jenis aktuator. Namun, torsi yang diperlukan untuk memutar cakram sangat bervariasi berdasarkan ukuran katup, tekanan pengoperasian, karakteristik media, dan bahan dudukan.
Memilih metode aktuasi yang salah dapat menimbulkan beberapa masalah. Aktuator yang berukuran terlalu kecil mungkin tidak dapat memasang disk dengan benar sehingga menyebabkan kebocoran. Aktuator yang terlalu besar menambah biaya yang tidak perlu dan dapat merusak batang katup atau cakram jika pembatasan torsi tidak dikonfigurasi dengan benar. Pengoperasian katup besar secara manual di bawah tekanan tinggi mungkin memerlukan tenaga yang berlebihan, sehingga menyebabkan kelelahan atau cedera bagi operator. Memahami opsi aktuasi katup membantu menghindari kendala ini.
Penggerakan manual tetap menjadi pilihan yang paling umum dan ekonomis untuk banyak aplikasi katup kupu-kupu , terutama untuk diameter pipa yang lebih kecil, pengoperasian yang jarang, atau anggaran dimana otomatisasi tidak dapat dibenarkan.
Bentuk penggerak katup kupu-kupu yang paling sederhana adalah pegangan tuas. Pegangan logam yang dipasang langsung ke batang katup memungkinkan operator memutar cakram dengan tangan. Pegangan tuas biasanya dilengkapi mekanisme penguncian untuk mengamankan katup pada posisi terbuka atau tertutup.
Pegangan tuas berfungsi dengan baik untuk katup dengan diameter hingga sekitar 6 inci, beroperasi di bawah tekanan sedang. Mereka memberikan indikasi visual mengenai posisi katup—bila pegangan sejajar dengan pipa, katup terbuka; ketika tegak lurus, itu tertutup. Batasan utamanya adalah kekuatan fisik yang diperlukan untuk katup yang lebih besar atau tekanan diferensial yang lebih tinggi.
Untuk ukuran katup kupu-kupu yang lebih besar atau tekanan pengoperasian yang lebih tinggi, konfigurasi katup kupu-kupu roda gigi cacing adalah solusi manual standar. Katup kupu-kupu roda gigi cacing menggunakan mekanisme roda gigi yang mengunci sendiri yang menerjemahkan masukan putaran dari roda tangan menjadi keluaran torsi yang lebih lambat dan lebih tinggi untuk memutar cakram katup.
Katup kupu-kupu roda gigi cacing menawarkan beberapa keunggulan dibandingkan pengoperasian tuas. Pengurangan gigi melipatgandakan gaya masukan operator, sehingga memungkinkan untuk membuka atau menutup katup besar dengan sedikit usaha. Fitur penguncian otomatis menahan posisi katup tanpa masukan operator yang konstan, bahkan di bawah tekanan aliran. Indikator posisi pada gearbox menunjukkan apakah katup terbuka, tertutup, atau pada posisi tengah.
Katup kupu-kupu roda gigi cacing biasanya ditentukan untuk ukuran katup dari 6 inci hingga 32 inci atau lebih besar, dan untuk tekanan hingga 2,5MPa. Model D371X-16 adalah salah satu contoh katup kupu-kupu wafer yang dioperasikan dengan roda gigi cacing yang banyak digunakan dalam aplikasi industri .
Ketika pengoperasian jarak jauh, otomatisasi, atau kontrol aliran yang presisi diperlukan, katup kupu-kupu elektrik memberikan solusi yang andal. menggunakan Katup kupu-kupu elektrik motor listrik yang digabungkan dengan unit reduksi roda gigi untuk memutar cakram katup. Sinyal listrik dari panel kontrol, sistem manajemen gedung, atau pengontrol logika terprogram (PLC) memerintahkan aktuator untuk membuka, menutup, atau memposisikan katup pada sudut perantara mana pun.
Katup kupu-kupu elektrik mengintegrasikan aktuator listrik seperempat putaran dengan rakitan katup. Aktuator berisi motor listrik, rangkaian roda gigi, sakelar pembatas posisi, dan sering kali roda tangan pengesampingan manual untuk operasi cadangan. Ketika daya dialirkan, motor memutar rangkaian roda gigi, yang memutar batang katup dan cakram.
Kebanyakan konfigurasi katup kupu-kupu elektrik mencakup sensor umpan balik posisi yang melaporkan status katup saat ini kembali ke sistem kontrol. Hal ini memungkinkan pengurutan otomatis, pemantauan jarak jauh, dan integrasi dengan sistem alarm. Beberapa model juga dilengkapi kontrol proporsional, yang memungkinkan katup memodulasi aliran, bukan sekadar membuka atau menutup sepenuhnya.
Katup kupu-kupu elektrik sangat ideal untuk fasilitas dengan infrastruktur kelistrikan yang ada dan sistem kendali terpusat. Aplikasi umum meliputi:
Instalasi pengolahan air dan air limbah di mana katup harus beroperasi sesuai jadwal atau merespons ketinggian tangki
Sistem HVAC di mana unit katup kupu-kupu bermotor mengatur aliran air dingin atau air panas
Fasilitas pemrosesan bahan kimia yang pengoperasiannya jarak jauh menjauhkan operator dari area berbahaya
Pembangkit listrik tempat katup otomatis merespons perubahan permintaan sistem
PIONEER menawarkan Electric Butterfly Valve D971X , katup tipe wafer dengan aktuasi elektrik yang sesuai untuk diameter nominal dari DN50 hingga DN800. Model ini beroperasi pada tekanan dari 1,0 hingga 2,5MPa dan tersedia dengan material bodi termasuk besi cor, baja karbon, dan baja tahan karat.
Aktuasi pneumatik menggunakan udara bertekanan untuk menggerakkan mekanisme piston atau diafragma yang memutar cakram katup. Sistem pneumatik katup kupu-kupu umum terjadi di lingkungan yang mudah meledak atau berbahaya di mana aktuator listrik dapat menimbulkan risiko penyalaan.
Aktuator pneumatik menawarkan waktu respons yang sangat cepat, seringkali menyelesaikan satu pukulan penuh dalam satu detik atau kurang. Mereka juga relatif sederhana dan tahan lama, dengan sedikit bagian yang aus. Namun, alat ini memerlukan pasokan udara bertekanan dan mungkin kurang hemat energi dibandingkan alternatif listrik untuk pengoperasian terputus-putus.
Jenis Aktuasi | Terbaik untuk | Keuntungan | Keterbatasan |
|---|---|---|---|
Pegangan tuas | Katup kecil, jarang digunakan | Indikasi posisi visual berbiaya rendah, sederhana | Diperlukan upaya manual, terbatas pada ukuran yang lebih kecil |
katup kupu-kupu roda gigi cacing | Katup besar, tekanan lebih tinggi | Perkalian torsi, mengunci sendiri, indikator posisi | Pengoperasian lebih lambat dibandingkan tuas, biaya awal lebih tinggi |
katup kupu-kupu listrik | Operasi jarak jauh, otomatisasi, integrasi PLC | Penentuan posisi yang tepat, sinyal umpan balik, operasi lepas tangan | Membutuhkan pasokan listrik, biaya awal lebih tinggi |
Pneumatik | Daerah berbahaya, bersepeda cepat | Tahan ledakan, respon cepat, tahan lama | Membutuhkan udara bertekanan, kurang hemat energi |
Ukuran yang lebih besar katup kupu-kupu memerlukan torsi yang lebih tinggi untuk mengatasi tekanan aliran dan gesekan dudukan. Katup berukuran 4 inci atau lebih kecil dapat dioperasikan dengan mudah dengan pegangan tuas. Pada ukuran 6 inci, katup kupu-kupu roda gigi cacing disarankan. Dengan ukuran 12 inci atau lebih besar, pengoperasian manual menjadi tidak praktis tanpa pengurangan gigi, dan aktuasi otomatis sering kali ditentukan.
Kebutuhan torsi juga bergantung pada perbedaan tekanan pada cakram. Tekanan yang lebih tinggi meningkatkan gaya yang dibutuhkan untuk memindahkan piringan keluar dari aliran aliran. Bahan dudukan juga penting—katup dengan dudukan logam biasanya memerlukan torsi aktuasi yang lebih tinggi dibandingkan katup dengan dudukan lunak karena gesekan yang lebih besar.
Untuk katup yang hanya beroperasi sesekali untuk tujuan isolasi, aktuasi manual dengan tuas atau katup kupu-kupu roda gigi cacing biasanya cukup dan hemat biaya. Untuk katup yang sering melakukan siklus—seperti pada sistem batching otomatis atau loop kontrol tekanan— penggerakan katup otomatis sangat penting untuk menjaga produktivitas dan konsistensi.
Fasilitas industri modern semakin bergantung pada sistem kendali terpusat. Jika katup kupu-kupu harus menerima perintah dari PLC, merespons masukan sensor, atau melaporkan statusnya kembali ke ruang kendali, diperlukan Katup manual tidak dapat memberikan kemampuan ini. katup kupu-kupu elektrik atau aktuasi pneumatik.
Untuk pemasangan di luar ruangan pada suhu ekstrem, pilih aktuator yang sesuai dengan kisaran yang diharapkan. Aktuator listrik harus memiliki peringkat perlindungan masuknya (IP) yang sesuai untuk paparan kelembaban dan debu. Di area berbahaya dengan gas atau debu yang mudah terbakar, aktuator pneumatik atau aktuator listrik tahan ledakan mungkin diperlukan.
Desain yang berbeda katup kupu-kupu memberikan tuntutan yang berbeda pada sistem aktuasi.
Katup kupu-kupu tipe wafer , dengan desainnya yang ringkas, biasanya dipasangkan dengan pegangan tuas untuk ukuran lebih kecil dan operator katup kupu-kupu roda gigi cacing untuk diameter lebih besar. Profil tipis tidak mengganggu pemasangan aktuator.
Katup katup kupu-kupu bergelang memberikan permukaan pemasangan kaku yang mudah menerima aktuator berat. Aktuator listrik atau pneumatik yang besar sering kali ditentukan untuk katup bergelang dalam aplikasi yang menuntut.

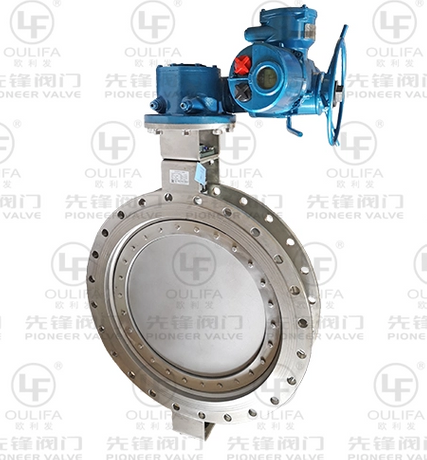

Katup kupu-kupu dengan dudukan logam biasanya memerlukan torsi aktuasi yang lebih tinggi dibandingkan katup dengan dudukan lunak karena gesekan logam-ke-logam. aktuator berukuran besar atau operator Direkomendasikan untuk menggunakan katup kupu-kupu roda gigi cacing dengan rasio roda gigi lebih tinggi.

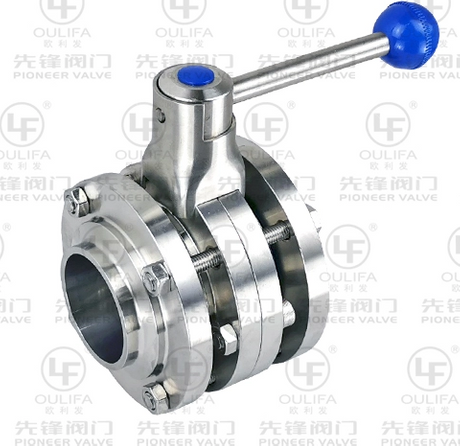

Katup kupu-kupu sanitasi yang digunakan di pabrik makanan dan farmasi sering kali memerlukan penggerak listrik atau pneumatik untuk menjaga pengoperasian yang higienis tanpa kontak manual.
Sistem modern penggerak katup mencakup berbagai aksesori yang meningkatkan fungsionalitas.
Sakelar batas posisi memberikan sinyal listrik yang menunjukkan kapan katup telah mencapai posisi terbuka penuh atau tertutup penuh. Ini terhubung ke panel kontrol atau lampu indikator.
Positioner memungkinkan kontrol proporsional, memposisikan katup kupu-kupu pada sudut mana pun antara terbuka penuh dan tertutup penuh. Hal ini memungkinkan pengaturan aliran yang presisi dibandingkan pengoperasian on-off yang sederhana.
Penggantian manual pada katup otomatis memungkinkan operator memindahkan katup secara manual selama pemadaman listrik atau pemeliharaan aktuator. Kebanyakan aktuator katup kupu-kupu listrik menyertakan roda tangan untuk tujuan ini.
Pemanas dan termostat mencegah kondensasi di dalam aktuator listrik di lingkungan lembab, sehingga melindungi komponen internal dari korosi.
PIONEER memproduksi produk katup kupu-kupu dengan beragam pilihan aktuasi untuk memenuhi beragam aplikasi. Electric Butterfly Valve D971X menyediakan pengoperasian otomatis untuk katup tipe wafer dalam ukuran dari DN50 hingga DN800. Untuk pengoperasian manual katup yang lebih besar, Worm Gear Butterfly Valve D371X-16 menawarkan kontrol yang andal dan mudah dilakukan.
PIONEER juga menawarkan aktuasi pneumatik, aktuasi sinyal (umpan balik posisi), dan solusi aktuasi yang disesuaikan untuk kebutuhan khusus. Semua katup PIONEER menjalani pengujian pabrik yang ketat termasuk pengujian tekanan hidrostatik dan pengujian kebocoran gas, dengan sistem aktuasi yang diverifikasi untuk keluaran torsi dan kontrol posisi yang tepat.
Q1: Apa perbedaan antara pegangan tuas dan katup kupu-kupu roda gigi cacing untuk pengoperasian manual?
Pegangan tuas secara langsung memutar batang katup untuk pengoperasian seperempat putaran yang cepat pada katup yang lebih kecil, sedangkan katup kupu-kupu roda gigi cacing menggunakan mekanisme roda gigi yang melipatgandakan gaya untuk memudahkan pengoperasian katup yang lebih besar dan secara otomatis menahan posisi tanpa tekanan tangan yang konstan.
Q2: Kapan saya harus memilih katup kupu-kupu elektrik dibandingkan aktuator manual?
Pilih katup kupu-kupu elektrik ketika pengoperasian jarak jauh, integrasi sistem kontrol otomatis, siklus yang sering, atau modulasi aliran yang presisi diperlukan—situasi di mana pengoperasian manual tidak praktis atau tidak efisien.
Q3: Dapatkah saya menambahkan aktuator listrik ke katup kupu-kupu manual yang sudah ada?
Ya, banyak desain katup kupu-kupu menerima aktuator yang dipasang kembali, asalkan batang katup dan braket pemasangan kompatibel dengan ISO 5211 aktuator atau standar pemasangan lainnya.
Penggerak katup merupakan pertimbangan penting dalam pemilihan katup kupu-kupu yang berdampak langsung pada efisiensi operasional, keselamatan, dan total biaya kepemilikan. Opsi manual seperti katup kupu-kupu roda gigi cacing memberikan pengoperasian yang andal dan berbiaya rendah untuk katup yang lebih besar yang pegangan tuasnya tidak mencukupi. Solusi otomatis seperti katup kupu-kupu elektrik memungkinkan kendali jarak jauh, integrasi sistem, dan modulasi presisi untuk aplikasi yang menuntut. Dengan mencocokkan jenis aktuasi dengan ukuran katup, tekanan pengoperasian, frekuensi penggunaan, dan persyaratan kontrol, para insinyur dapat mengoptimalkan sistem penanganan fluida mereka baik untuk kinerja maupun ekonomi. WENZHOU PIONEER VALVE menawarkan rangkaian lengkap opsi aktuasi katup kupu-kupu termasuk tuas, katup kupu-kupu roda gigi cacing , dan konfigurasi katup kupu-kupu elektrik . Mencari solusi aktuasi yang tepat untuk pipeline Anda? Bicaralah dengan tim teknis PIONEER —mereka akan membantu Anda memilih metode penggerak katup yang optimal berdasarkan kebutuhan torsi spesifik dan lingkungan kontrol Anda.
