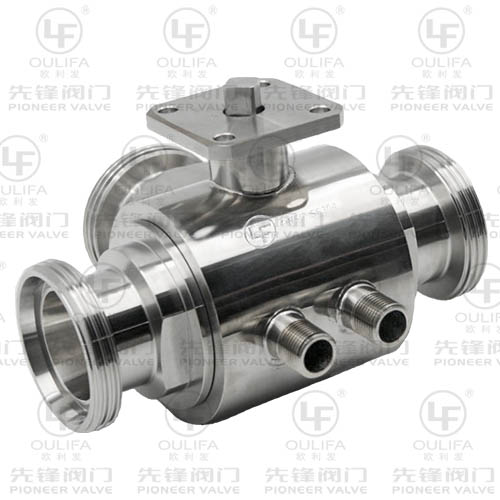

Sistem perpipaan industri sepenuhnya bergantung pada pengelolaan cairan yang tepat. Kegagalan tunggal dalam isolasi dapat memicu penghentian sistem yang berakibat fatal atau bahaya lingkungan. Spesifikasi katup yang tidak tepat menyebabkan emisi yang cepat, penurunan tekanan yang tidak dapat diterima, dan percepatan keausan sistem. Operator sering mengabaikan geometri katup internal selama tahap desain. Mereka menggunakan konfigurasi standar secara default tanpa menganalisis karakteristik media tertentu.
Pengawasan ini sangat membahayakan keandalan operasional jangka panjang. Geometri struktur, konfigurasi port, dan material tempat duduk menentukan bagaimana fluida berperilaku di dalam pipa. Anda harus mengevaluasi faktor-faktor ini secara ketat untuk memastikan integritas sistem. Komponen yang tidak cocok menyebabkan erosi yang cepat, kavitasi yang berbahaya, dan akhirnya kegagalan segel. Kita memerlukan pendekatan yang lebih baik dalam pemilihan komponen.
Artikel ini memberikan kerangka praktis untuk mengevaluasi desain struktural. Kami akan mengeksplorasi konfigurasi pelabuhan dan material tempat duduk secara detail. Anda akan mempelajari cara menentukan geometri internal yang benar untuk aplikasi kontrol aliran kritis. Penerapan prinsip-prinsip ini memastikan pengoperasian saluran pipa yang lebih aman dan tangguh.
Geometri lubang secara langsung menentukan koefisien aliran Cv dan potensi penurunan tekanan pada sistem perpipaan.
Desain pemasangan (mengambang vs. trunnion) menentukan keandalan penyegelan pada berbagai perbedaan tekanan.
Pemilihan material dudukan memerlukan keseimbangan persyaratan penghentian absolut dengan sifat abrasif media dan suhu ekstrem.
Bermitra dengan produsen katup bola OEM berpengalaman memastikan toleransi dimensi yang disesuaikan dan kepatuhan pengujian tekanan bersertifikat.
Insinyur harus menyesuaikan ukuran port dengan persyaratan kecepatan sistem tertentu. Evaluasi berfokus sepenuhnya pada kerugian gesekan dan volume aliran yang dapat diterima. standar Ball Valve hadir dalam berbagai geometri lubang internal. Setiap geometri sangat mempengaruhi koefisien aliran Cv . Nilai Cv mewakili volume air yang melewati katup per menit pada penurunan tekanan satu psi. Pemilihan lubang yang salah akan membatasi saluran media dan membebani peralatan pemompaan.
Desain port penuh menampilkan diameter lubang internal yang cocok dengan pipa yang terhubung dengan sempurna. Hal ini menciptakan jalur aliran yang tidak dibatasi. Cairan bergerak melalui pipa tanpa menemui hambatan fisik. Konfigurasi ini secara virtual menghilangkan turbulensi internal. Ini meminimalkan penurunan tekanan di seluruh sistem. Operator sangat menyukai model port penuh untuk sistem yang memerlukan pembersihan rutin.
Banyak saluran pipa yang menggunakan alat mekanis yang disebut “babi” untuk mengikis dinding bagian dalam. Desain lubang penuh memungkinkan babi ini melewati badan katup dengan lancar. Selain itu, cairan yang sangat kental memerlukan konfigurasi port penuh. Cairan kental kehilangan momentum dengan cepat ketika dipaksa melalui lubang sempit. Mempertahankan diameter internal yang konsisten mencegah penumpukan material berbahaya.
Desain pelabuhan yang dikurangi menimbulkan pembatasan yang disengaja di dalam saluran pipa. Lubang internal biasanya berukuran satu pipa lebih kecil dari flensa penghubung. Pengurangan ini menciptakan hambatan lokal. Port yang dikurangi menawarkan alternatif praktis ketika mencapai aliran maksimum absolut tidak terlalu penting. Mereka menggunakan lebih sedikit material selama produksi. Hal ini membuat mereka lebih ringan dan secara fisik lebih kecil.
Namun, Anda harus mempertimbangkan risiko implementasi yang serius. Pembatasan fisik memaksa fluida untuk berakselerasi saat melewati lubang yang lebih sempit. Percepatan mendadak ini menurunkan tekanan fluida lokal. Jika tekanan turun di bawah tekanan uap cairan, gelembung uap akan terbentuk dengan cepat. Ketika fluida memasuki pipa hilir yang lebih lebar, tekanannya pulih. Gelembung-gelembung ini pecah dengan hebatnya. Fenomena ini dikenal sebagai kavitasi. Kavitasi menyebabkan kerusakan struktural yang parah pada badan katup dan pipa internal.
Praktik Terbaik: Selalu hitung persyaratan Cv yang tepat sebelum menentukan model port yang dikurangi.
Kesalahan Umum: Memasang katup port yang diperkecil pada saluran cairan berkecepatan tinggi tanpa melakukan analisis risiko kavitasi.
Peringkat tekanan sistem dan batasan diameter fisik sangat menentukan metode penyegelan mekanis. Anda harus mengevaluasi bagaimana bola internal berinteraksi dengan cincin penyegel di bawah tekanan dinamis. Dua struktur mekanis utama mendominasi industri ini: desain terapung dan desain yang dipasang pada trunnion.
Konfigurasi mengambang menggantungkan bola internal di antara dua dudukan polimer. Itu tidak menambatkan bola ke bagian bawah rumahan. Ketika ditutup, tekanan saluran hulu secara fisik mendorong bola ke hilir. Gerakan lateral ini memaksa bola menempel erat pada dudukan hilir. Kompresi yang dihasilkan menciptakan segel mekanis yang aman.
Mekanisme ini terbukti sangat efektif untuk aplikasi tekanan rendah hingga sedang. Kami sering menggunakannya pada pipa berdiameter lebih kecil. Kesederhanaan desain terapung membuatnya sangat andal dalam kondisi standar. Namun, ada batasan kritis. Pada tekanan yang sangat tinggi, gaya lateral yang mendorong bola menjadi sangat besar. Bola tersebut menekan kursi hilir secara agresif. Gesekan yang berlebihan ini meningkatkan torsi yang dibutuhkan untuk memutar batang. Operator kesulitan membuka atau menutup jalur. Gesekan ekstrim juga mempercepat keausan jok berbahan polimer.
Desain yang dipasang pada trunnion memecahkan masalah gesekan tekanan tinggi secara mendasar. Insinyur menambatkan bola internal di bagian atas dan bawah menggunakan pin struktural (trunnion). Bola berputar secara ketat pada sumbu vertikalnya. Ia tidak bisa bergerak ke arah hilir. Sebaliknya, pegas internal dan tekanan saluran mendorong kursi apung ke dalam terhadap bola tetap.
Presisi struktural ini memastikan penyegelan yang stabil pada tekanan yang sangat tinggi. Ia bekerja dengan sempurna pada jaringan pipa berdiameter besar. Karena bola tidak masuk ke dalam dudukan hilir, torsi pengoperasian tetap rendah. Persyaratan torsi yang lebih rendah memungkinkan operator memasang aktuator pneumatik atau listrik yang lebih kecil. Ini menyederhanakan otomatisasi secara signifikan.
Fitur | Desain Mengambang | Desain Terpasang Trunnion |
|---|---|---|
Poin Jangkar | Batang atas saja | Batang atas dan batang bawah |
Aksi Penyegelan | Tekanan mendorong bola ke tempat duduknya | Tekanan mendorong kursi menjadi bola |
Tekanan Optimal | Rendah hingga Sedang | Tinggi hingga Sangat Tinggi |
Torsi Aktuasi | Tinggi pada tekanan tinggi | Secara konsisten lebih rendah |
Menganalisis kompatibilitas media tetap menjadi langkah paling penting dalam pemilihan komponen. Anda harus mengevaluasi batas suhu, tingkat abrasif cairan, dan kelas kebocoran yang diperlukan. Standar industri, seperti FCI 70-2, mengkategorikan tingkat kebocoran yang diperbolehkan. Memilih bahan yang salah menjamin kegagalan yang cepat. Kami biasanya mengkategorikan opsi tempat duduk menjadi polimer lunak dan logam keras.
Kursi polimer lunak mendominasi aplikasi industri standar. Produsen umumnya menggunakan bahan seperti PTFE (Teflon), PEEK, dan Devlon. Termoplastik ini sedikit berubah bentuk terhadap bola logam. Deformasi kecil ini mengisi ketidaksempurnaan permukaan mikroskopis. Ini memberikan kemampuan penutupan yang andal dan kedap gelembung. Kami mengklasifikasikan kinerja tanpa kebocoran ini sebagai FCI 70-2 Kelas VI.
Kursi empuk tetap ideal untuk cairan bersih yang beroperasi dalam rentang suhu standar. Mereka menangani air, gas yang tidak berbahaya, dan petrokimia olahan dengan sangat baik. Namun terdapat risiko operasional yang signifikan. Polimer lunak sangat rentan terhadap ekstrusi di bawah tekanan ekstrim. Bahan tersebut dapat berubah bentuk secara permanen atau keluar dari alur penahannya. Selain itu, partikulat abrasif dengan mudah menggores permukaan polimer. Setelah tergores dalam, kursi empuk kehilangan kemampuan penyegelan Kelas VI secara permanen.
Para teknisi menentukan tempat duduk dari logam ke logam hanya untuk lingkungan servis yang berat. Aplikasi ini melibatkan suhu kriogenik ekstrem atau panas industri yang hebat. Kursi logam juga menangani media yang sangat abrasif, seperti bubur pertambangan atau butiran halus katalis. Kursi dan bolanya menggunakan paduan logam yang identik untuk mempertahankan ekspansi termal yang seragam.
Pabrikan sering kali menerapkan lapisan khusus yang menghadap keras pada permukaan ini. Lapisan luar Tungsten Carbide dan Chromium Carbide memberikan ketahanan gores yang luar biasa. Lapisan ini dengan mudah menghancurkan partikulat yang masuk tanpa merusak permukaan penyegelan. Pertukaran utama melibatkan efisiensi penutupan. Kursi logam jarang mencapai status kedap gelembung Kelas VI. Mereka umumnya menyediakan pemutusan Kelas IV atau Kelas V. Bahan ini memungkinkan terjadinya kebocoran dalam jumlah yang sangat kecil, namun dapat bertahan ketika polimer langsung menguap atau pecah.
Jenis Bahan | Batas Suhu | Ketahanan Abrasi | Kelas Penutupan FCI 70-2 |
|---|---|---|---|
PTFE perawan | Hingga ~400°F | Miskin | Kelas VI |
MENGINTIP | Hingga ~500°F | Sedang | Kelas VI |
Lapisan Tungsten Karbida | Di atas 1000°F | Bagus sekali | Kelas IV/V |
Memahami karakteristik aliran internal selama fase pembukaan dan penutupan sangatlah penting. Banyak operator yang salah mengira bahwa semua katup dapat mengatur volume aliran. Asumsi ini menghancurkan komponen internal dengan cepat. Anda harus mengevaluasi mekanika fluida dinamis yang terjadi tepat ketika bola berputar.
Konfigurasi standar menampilkan lubang internal berbentuk bola murni. Pabrikan merancang unit khusus ini secara eksklusif untuk isolasi absolut. Mereka beroperasi secara ketat pada posisi terbuka penuh atau tertutup penuh. Mereka tidak dirancang untuk penyesuaian aliran yang tepat atau pelambatan terus menerus.
Saat Anda membuka sebagian model standar, Anda menciptakan celah sempit berbentuk bulan sabit. Tekanan sistem memaksa fluida melalui lubang kecil ini dengan kecepatan yang sangat tinggi. Jet berkecepatan tinggi ini menghantam dudukan polimer hilir secara langsung. Energi kinetik mengikis material lunak dengan cepat. Ini membersihkan polimer dengan pola yang sangat tidak rata. Dalam beberapa minggu, kursi yang terkikis tidak dapat mempertahankan segelnya ketika tertutup sepenuhnya. Praktik ini menjamin kegagalan penyegelan yang sangat besar.
Insinyur menggunakan desain V-Port khusus ketika kombinasi isolasi dan pelambatan sangat diperlukan. Alih-alih lubang melingkar standar, bola internal dilengkapi dengan takik berbentuk V yang dibuat dengan mesin presisi. Pabrikan biasanya menawarkan takik ini dalam sudut 15°, 30°, 60°, atau 90°.
Kontur berbentuk V secara dramatis mengubah kurva karakteristik aliran internal. Saat bola berputar, takik V memperlihatkan bukaannya secara bertahap. Hal ini memungkinkan kontrol aliran yang sangat terkontrol, linier, atau persentase yang sama. Tepi tajam takik V juga dapat menembus bahan berserat atau padatan tersuspensi. Hal ini mencegah penyumbatan sambil mempertahankan kontrol kecepatan yang tepat. Anda mendapatkan kekuatan penyegelan yang kuat dari desain tradisional yang dipadukan dengan presisi unit kontrol.
Pengadaan harus mengalihkan fokusnya dari spesifikasi teknis dasar ke validasi pemasok yang komprehensif. Pengadaan komponen penting memerlukan mitigasi risiko teknis dan operasional. Bekerja secara langsung dengan penyedia Ball Valve OEM khusus menjamin kontrol kualitas yang lebih ketat. Anda mendapatkan akses langsung ke data manufaktur dan kemampuan rekayasa khusus.
Pemesinan elemen sferis yang presisi secara langsung membatasi kebocoran mikro. Bola harus memperlihatkan kebulatan sempurna. Bahkan penyimpangan mikroskopis pun memungkinkan gas bertekanan tinggi keluar. Pabrikan elit menggunakan mesin CNC multi-sumbu untuk mencapai toleransi geometris yang tepat. Mereka memoles bola untuk mencerminkan hasil akhir. Hal ini mengurangi torsi pengoperasian dan memperpanjang umur cincin dudukan polimer.
Anda harus mewajibkan protokol pengujian yang transparan sebelum menerima pengiriman apa pun. Memvalidasi integritas mekanis mencegah kegagalan lapangan yang membawa bencana. Mitra yang memiliki reputasi baik menyambut baik audit pihak ketiga dan memberikan dokumentasi yang komprehensif.
Pengujian Penerimaan Pabrik (FAT): Pastikan produsen melakukan pengujian hidro yang ketat pada setiap unit sebelum pengiriman.
Kepatuhan API 598 dan API 6D: Pastikan produk memenuhi kriteria pengujian standar American Petroleum Institute untuk kekuatan cangkang dan kebocoran dudukan.
Ketertelusuran Material: Permintaan sertifikat EN 10204 3.1. Dokumen-dokumen ini membuktikan komposisi kimia yang tepat dari baja mentah yang digunakan dalam pengecoran.
Fasilitas industri sering kali menghadapi kendala spasial ketika meningkatkan sistem lama. Saluran pipa yang lebih tua menggunakan dimensi tatap muka yang tidak standar. Penggantian komponen-komponen ini sering kali memerlukan pemotongan dan pengelasan ulang pipa yang mahal. Mitra yang cakap memberikan nilai besar melalui penyesuaian. Mereka dapat memodifikasi dimensi tatap muka agar sesuai dengan celah pipa yang ada dengan sempurna. Mereka merancang bantalan pemasangan aktuasi khusus untuk mengakomodasi penggerak pneumatik lama. Mereka mengembangkan konfigurasi kursi khusus yang dirancang khusus untuk media kimia unik Anda. Fleksibilitas teknik ini menyederhanakan instalasi dan mengurangi waktu henti sistem secara drastis.
Memilih komponen isolasi yang optimal memerlukan pemahaman mendalam tentang mekanika fluida internal. Ukuran lubang menentukan penurunan tekanan sistem Anda dan efisiensi aliran secara keseluruhan. Gaya pemasangan, baik mengambang atau trunnion, memastikan keandalan mekanis terhadap perbedaan tekanan yang parah. Terakhir, pemilihan material dudukan menentukan apakah unit dapat bertahan dalam media abrasif dan suhu ekstrem.
Anda harus mendasarkan setiap spesifikasi pada persyaratan sistem berdasarkan data. Jangan pernah mengandalkan kebiasaan pengadaan default atau pembelian serupa di masa lalu tanpa memverifikasi kondisi fluida saat ini. Evaluasi batas tekanan, lonjakan suhu, dan komposisi media dengan cermat.
Segera konsultasikan dengan tim teknik internal Anda untuk meninjau parameter sistem aktif Anda. Dokumentasikan persyaratan kecepatan aliran Anda dan potensi risiko kavitasi. Hubungi mitra manufaktur berpengalaman untuk meminta penawaran khusus atau gambar teknis khusus untuk peningkatan saluran pipa Anda berikutnya.
J: Kendala biaya, berat, dan spasial sangat mempengaruhi keputusan ini. Desain pelabuhan penuh memerlukan rumah yang lebih besar dan bahan mentah yang lebih banyak. Jika sistem perpipaan dapat mentolerir penurunan tekanan kecil dengan aman, katup port yang dikurangi menawarkan penghematan yang signifikan baik dalam berat maupun ukuran tanpa mengorbankan integritas sistem secara keseluruhan.
J: Sebagian besar konfigurasi mengambang standar bersifat dua arah. Mereka menyegel secara efektif terlepas dari arah aliran fluida. Namun, desain atau model tertentu yang dipasang pada trunnion yang dilengkapi dengan mekanisme pelepas tekanan khusus bersifat satu arah. Anda harus memasang unit khusus ini sesuai dengan panah aliran yang tertera pada badan.
J: Tidak. Penggunaan konfigurasi standar untuk pelambatan terus-menerus menyebabkan erosi dudukan secara cepat. Media berkecepatan tinggi secara agresif melewati lingkungan internal yang sebagian terbuka. Energi kinetik ini menghanyutkan dudukan polimer lunak secara tidak merata, yang menyebabkan kegagalan penyegelan yang sangat besar saat ditutup.
J: Suhu kriogenik atau sangat rendah menyebabkan kursi empuk standar menyusut dan mengeras dengan cepat. Kontraksi termal ini menciptakan celah, yang menyebabkan kebocoran berbahaya. Aplikasi suhu rendah memerlukan komponen khusus seperti segel bibir internal, kap yang diperluas untuk melindungi kemasan, dan campuran polimer spesifik seperti PCTFE.
