Keterangan

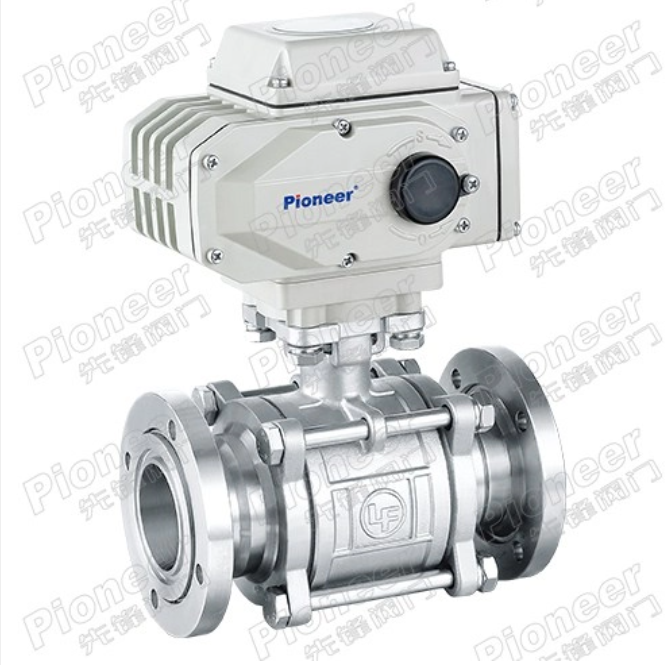

Katup bola vakum tinggi listrik (seri GUD) adalah katup khusus yang dirancang untuk mengontrol aliran vakum dalam pipa vakum tinggi. Katup bola vakum semikonduktor ini beroperasi menggunakan aktuator listrik untuk menggerakkan bola membuka atau menutup, memberikan kontrol on-off yang cepat dan andal. Konduktansi alirannya yang tinggi dan berbagai pilihan koneksi menjadikannya komponen penting dalam sistem yang memerlukan manajemen vakum yang tepat.
Lingkup Aplikasi | 16×10 5~6,7×10 -4Pa('G' Benang) 6×10 5~6,7×10 -4Pa (Flensa Longgar) 40×10 5~6,7×10 -4Pa(Pengelasan) 105~6,7×10 -4Pa('KF' Flensa Pelepasan Cepat) |
Tingkat Kebocoran Katup | ≤6,7×10 -5Pa.L/S. |
Suhu Sedang | -25~+150ºC (PTFE) -30~+260ºC (PPL) |
Status Instalasi | Setiap |
Waktu pengoperasian | 4 detik, 10 detik, 20 detik, 30 detik |
Catu Daya | Umumnya: AC220V/50HZ Opsional: AC110V, DC24V |
Badan, Kap Mesin, Batang, Bola | Baja tahan karat |
Segel | Viton (opsional)、PTFE、PPL |
Katup bola vakum seri GUD terdiri dari badan baja tahan karat, bola mesin presisi, batang, dan aktuator listrik. Ketika aktuator menerima sinyal listrik, ia memutar batang 90 derajat, yang selanjutnya memutar bola untuk membuka atau menutup katup. Dalam posisi terbuka, lubang bola sejajar dengan pipa, sehingga aliran vakum tidak terhalang. Dalam posisi tertutup, bola membentuk segel rapat pada dudukan katup, mencegah kebocoran.
Katup pipa vakum tinggi ini dirancang untuk beroperasi di lingkungan vakum dan bertekanan, menjadikannya sangat serbaguna. Desainnya yang ringkas dan sifat pelepasan gas yang rendah membuatnya ideal untuk digunakan di ruang bersih dan aplikasi dengan kemurnian tinggi.
Tingkat Kebocoran Sangat Rendah: Mencapai tingkat kebocoran ≤6,7×10^-5 Pa.L/S, memastikan kinerja vakum yang andal dalam aplikasi kritis.
Waktu Respons Cepat: Tersedia dalam waktu pengoperasian dari 4 detik hingga 30 detik, memungkinkan respons sistem dan kontrol proses yang cepat.
Berbagai Opsi Koneksi: Mendukung koneksi ulir "G", flensa longgar, las, dan katup vakum flensa KF, memberikan kompatibilitas dengan berbagai sistem perpipaan.
Konstruksi Baja Tahan Karat: Bodi, kap, batang, dan bola terbuat dari baja tahan karat, memastikan ketahanan terhadap korosi dan masa pakai yang lama di lingkungan yang keras.
Opsi Catu Daya Serbaguna: Kompatibel dengan catu daya AC220V/50HZ, AC110V, dan DC24V, sehingga cocok untuk instalasi global.
Instalasi Orientasi Apa Pun: Dapat dipasang di posisi apa pun tanpa memengaruhi kinerja, memberikan fleksibilitas dalam desain sistem.
Katup pengatur aliran vakum banyak digunakan pada industri-industri yang membutuhkan pengolahan dengan vakum tinggi, antara lain:
Manufaktur semikonduktor
Produksi energi dan baterai baru
Farmasi dan bioteknologi
Pengolahan makanan dan minuman
Produksi susu dan anggur
Manufaktur kosmetik
Pemrosesan Kimia
Pelapisan dan deposisi vakum
Laboratorium penelitian dan pengembangan
Pioneer Valve mengkhususkan diri dalam pembuatan katup vakum berkinerja tinggi untuk aplikasi industri dan ilmiah. Katup bola vakum tinggi elektrik kami diuji secara ketat untuk memastikan katup tersebut memenuhi standar kualitas paling ketat untuk kinerja dan keandalan vakum. Kami menggunakan teknik manufaktur canggih dan bahan berkualitas tinggi untuk menghasilkan katup yang memberikan kinerja konsisten di lingkungan yang menuntut. Tim teknik kami yang berpengalaman dapat memberikan solusi khusus untuk memenuhi persyaratan spesifik sistem vakum Anda, dan jaringan layanan global kami memastikan dukungan cepat di mana pun Anda berada.
Sambungan ulir "G" cocok untuk aplikasi bertekanan rendah, sambungan flensa longgar memudahkan pemasangan, sambungan las memberikan peringkat tekanan tertinggi, dan flensa pelepas cepat KF ideal untuk perakitan dan pembongkaran cepat dalam sistem vakum.
Ya, konstruksi baja tahan karat memberikan ketahanan korosi yang sangat baik. Untuk media yang sangat korosif, kami merekomendasikan penggunaan segel Viton.
Tekanan pengoperasian maksimum tergantung pada jenis sambungan. Sambungan las dapat menangani tekanan hingga 40×10^5 Pa, sedangkan flensa pelepas cepat KF cocok untuk tekanan hingga 10^5 Pa.
