Keterangan
Lingkup Aplikasi | 105~6,7×10 -5Pa（Seri GI/GIQ/GIDS） |
|---|---|
Tingkat Kebocoran Katup | ≤1,3×10 -5Pa.L/S |
Suhu Sedang | -25~+80ºC (NBR) -30~+150ºC (Viton) |
Status Instalasi | Setiap |
Sudut Pembukaan Dan Penutupan (Manual) | 0~90° (Seri GI) |
Tekanan Udara (Aktuator Pneumatik) | 0,4~0,6MPa (Seri GIQ) |
Waktu pengoperasian (Aktuator Listrik) | 10dtk,20dtk,30dtk (Seri GID) |
Catu Daya | Umumnya: AC220V/50HZ Opsional: AC110V, DC24V |
Badan, Cakram, Batang | Baja Karbon, Baja Tahan Karat |
Segel | NBR、Viton |

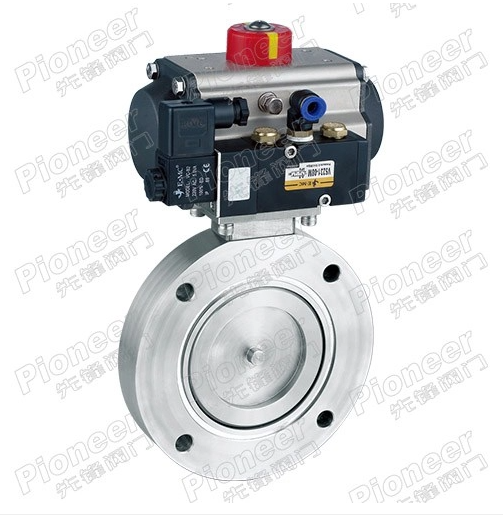

Katup kupu-kupu vakum tinggi pneumatik seri GIQ kami adalah perangkat kontrol aliran khusus yang dirancang khusus untuk membuka, menutup, dan mengatur aliran udara vakum dalam sistem vakum industri. Dirancang untuk digunakan dengan udara dan gas non-korosif, katup ini memberikan kontrol hidup/mati berkecepatan tinggi yang andal dengan konduktivitas aliran yang luar biasa, menjadikannya pilihan ideal untuk manajemen proses vakum otomatis.
Prinsip kerja katup kupu-kupu vakum pneumatik ini mengandalkan anggota penutup cakram yang dirancang secara presisi, diputar 0-90 derajat melalui batang katup untuk membuka atau menutup jalur aliran. Katup digerakkan oleh udara bertekanan, dengan perangkat elektromagnetik terintegrasi yang mengarahkan aliran udara untuk mengontrol putaran aktuator pneumatik, yang pada gilirannya menggerakkan cakram katup ke posisi terbuka penuh atau tertutup penuh. Aktuator tersedia dalam konfigurasi pengembalian pegas kerja ganda atau kerja tunggal, dan dapat dipasangkan dengan positioner cerdas untuk menerima sinyal kontrol eksternal untuk kontrol modulasi aliran udara vakum yang tepat. Katup solenoid opsional dan indikator posisi dapat ditambahkan untuk memungkinkan pengoperasian jarak jauh yang sepenuhnya otomatis dan pemantauan status waktu nyata.
Aktuator pneumatik terintegrasi menghasilkan siklus pembukaan dan penutupan yang cepat dan berulang, dengan opsi konfigurasi yang fleksibel untuk menyesuaikan dengan kebutuhan proses Anda. Aktuator kerja ganda memberikan torsi yang konsisten untuk aplikasi siklus tinggi, sedangkan aktuator pegas kerja tunggal memastikan pengoperasian yang aman dari kegagalan jika terjadi kehilangan pasokan udara. Positioner cerdas opsional memungkinkan kontrol modulasi yang presisi, beradaptasi dengan persyaratan proses vakum variabel.
Dengan tingkat kebocoran maksimum ≤1,3 ×10⁻⁵ Pa·L/S, katup kupu-kupu pneumatik vakum tinggi ini menghasilkan penutup kedap gelembung yang memenuhi persyaratan kinerja ketat sistem vakum tinggi, mencegah masuknya udara, dan mempertahankan tingkat vakum yang konsisten untuk proses kritis.
Badan katup, cakram, dan batang tersedia dalam baja karbon dan baja tahan karat, dengan pilihan bahan segel termasuk NBR dan Viton untuk menyesuaikan kebutuhan kompatibilitas suhu dan media Anda. Konstruksi yang kokoh memastikan masa pakai yang lama bahkan dalam operasi industri yang berkelanjutan, dengan persyaratan perawatan yang minimal.
Katup ini mendukung pemasangan dalam orientasi apa pun, dengan tapak kompak yang cocok dengan tata letak perpipaan vakum dengan ruang terbatas. Berbagai macam aksesori opsional memungkinkan penyesuaian penuh untuk diintegrasikan dengan sistem kontrol proses yang ada, tanpa memerlukan modifikasi ekstensif.
Katup kupu-kupu vakum tinggi pneumatik untuk gas non-korosif ini banyak digunakan dalam sistem vakum industri di berbagai sektor termasuk manufaktur tungku vakum, peralatan pelapis vakum, produksi komponen elektronik, sistem pengolahan gas perlindungan lingkungan, penanganan udara industri, pemrosesan gas kimia, mesin pengemasan, dan sistem pipa vakum industri umum. Ini adalah pilihan yang lebih disukai untuk aplikasi yang memerlukan kontrol aliran udara vakum yang otomatis dan andal, seperti pemrosesan vakum batch, sistem pengeringan vakum, dan sistem pemulihan gas loop tertutup.
Pioneer Valve adalah produsen katup vakum berkinerja tinggi yang terpercaya, dengan pengalaman puluhan tahun memberikan solusi kontrol vakum yang disesuaikan untuk tim teknik industri dan produsen peralatan di seluruh dunia. Kami menawarkan dukungan penuh menyeluruh, mulai dari konsultasi teknis pra-penjualan untuk membantu Anda menentukan konfigurasi katup yang sempurna untuk sistem vakum Anda, hingga integrasi aksesori khusus dan dukungan teknis purna jual. Setiap katup menjalani pengujian kinerja vakum dan tekanan yang ketat sebelum pengiriman untuk memastikan pengoperasian yang konsisten dan andal di lapangan, dengan persyaratan pengiriman yang fleksibel, kemampuan manufaktur yang disesuaikan, dan dukungan global yang responsif untuk memenuhi jadwal proyek dan kebutuhan operasional Anda.
Katup ini dirancang khusus untuk digunakan dengan udara dan gas non-korosif, sehingga ideal untuk sistem vakum industri dan aplikasi penanganan gas.
Aktuator pneumatik memerlukan tekanan udara suplai 0,4 hingga 0,6MPa untuk pengoperasian standar, kompatibel dengan sebagian besar sistem udara bertekanan industri.
Ya, bila dipasangkan dengan pengatur posisi cerdas opsional, katup kupu-kupu pneumatik vakum ini dapat mendukung kontrol modulasi aliran udara vakum yang presisi, selain pengoperasian on/off standar.
Katup ini tersedia dengan aktuator pneumatik kerja ganda, dan aktuator pegas balik kerja tunggal untuk pengoperasian yang aman dari kegagalan, dengan opsi yang dapat disesuaikan agar sesuai dengan persyaratan keselamatan proses Anda.
