Keterangan

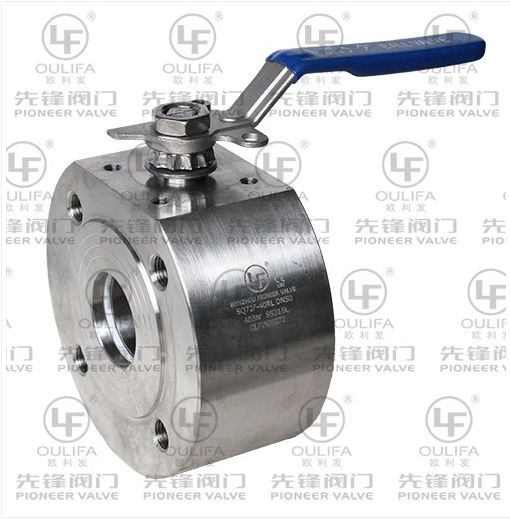

Katup Bola Kompak Tipe Wafer kami adalah perangkat kontrol aliran kompak berflensa berkinerja tinggi dengan desain bodi ultra-pendek, dirancang untuk sistem pipa industri modern. Dibuat untuk memenuhi standar manufaktur global yang ketat, katup ini meminimalkan retensi medium, memberikan kinerja penyegelan yang unggul, dan menawarkan masa pakai yang lebih lama, menjadikannya solusi kontrol aliran yang ideal untuk beragam aplikasi proses industri.
Jenis produk | Katup Bola Kompak Tipe Wafer |
|---|---|
Model | SQ71PPL/ SQ72PPL |
Diameter nominalnya | NPS 3/8"~NPS 6" (DN10~DN150) |
Tekanan operasi | PN16~PN160, 150Lb~600Lb |
Bahan Tubuh | A105, F304, F316, F316L dll |
Potong bahan | 304, 316, 316L |
Bahan segel kursi | PTFE, PPL, RTFE, MENGINTIP dll. |
Ujung penghubung | Flens |
Standar desain | GB/T 12237, ASME B16.34, JIS B2071, DIN 3357 |
Tatap muka | Standar Desain Pioneer |
Akhiri Koneksi | GB/T 9113, ASME B16.5, JIS B2212, DIN 2542 |
Inspeksi dan pengujian | GB/T 26480, API 598, JIS B2003, DIN 3230 |
Perangkat operasi | Pegangan, roda gigi cacing, sinyal, pneumatik, aktuator listrik |
Fitur Desain | 1) Opsional satu bagian Monoblock atau dua bagian Split Body 2) Lubang Flange Dapat berupa Pengeboran Benang atau Lubang Melalui 3) O-port opsional, V-port, Port Melengkung, Port Persegi Panjang 4) Perangkat Anti-statis Opsional 5) Desain sesuai kebutuhan pelanggan |
Katup Bola Kompak Tipe Wafer beroperasi melalui rotasi 90 derajat dari inti bola yang dikerjakan dengan mesin presisi, digerakkan oleh aktuator manual atau otomatis untuk mencapai kontrol on-off, pelambatan, dan pengaturan cairan otomatis. Desain bodinya yang sangat pendek mengurangi jarak antara dudukan katup dan flensa ujung, secara drastis memotong retensi media dan menurunkan risiko kontaminasi media dalam proses sensitif. Lubang bola dapat disesuaikan dengan struktur port O-port, V-port, port melengkung, atau port persegi panjang , memungkinkan kontrol aliran presisi yang disesuaikan dengan kebutuhan proses tertentu. Jejaknya yang ringkas bergaya wafer juga membuatnya sempurna untuk saluran pipa dengan ruang pemasangan terbatas.
Katup ini menawarkan struktur bodi monoblok satu bagian atau dua bagian opsional, dengan lubang flensa tersedia dalam format pengeboran ulir atau lubang tembus untuk memenuhi beragam kebutuhan pemasangan. Kemampuan penyesuaian penuh memastikan katup sejajar sempurna dengan parameter kerja unik Anda.
Perangkat anti-statis opsional menghilangkan risiko akumulasi statis, sehingga katup cocok untuk aplikasi media yang mudah terbakar dan meledak. Bahan segel kursi berperforma tinggi memberikan kinerja anti bocor yang unggul, sehingga mengurangi waktu henti dan biaya pemeliharaan.
Dibangun dari bahan industri bermutu tinggi, katup ini kompatibel dengan berbagai media korosif dan non-korosif, termasuk media dengan partikel lembut dan cairan berserat. Bentuknya yang kokoh memastikan masa pakai lebih lama bahkan dalam pengoperasian berkelanjutan.
Katup bola wafer baja tahan karat kami diadopsi secara luas di sektor industri penting, termasuk pemrosesan kimia, manufaktur farmasi, produksi makanan dan minuman, pemrosesan minyak, bioteknologi, produksi deterjen cair, metalurgi, pembuatan kertas, dan pembuatan kapal. Ini juga memberikan kinerja luar biasa dalam aplikasi bidang vakum.
Pioneer Valve adalah produsen terpercaya solusi kontrol aliran industri berkinerja tinggi, dengan katup bola kompak satu bagian kami yang dirancang untuk memenuhi standar kualitas internasional yang ketat. Kami menawarkan penyesuaian penuh agar sesuai dengan tekanan kerja, suhu, media, dan persyaratan koneksi spesifik Anda, dengan konfigurasi aktuator yang fleksibel untuk sistem manual dan otomatis. Setiap katup menjalani pemeriksaan dan pengujian ketat sesuai dengan API 598, GB/T 26480, dan standar global lainnya, untuk memastikan keandalan yang konsisten. Tim teknis dan pemasaran kami yang berdedikasi memberikan dukungan menyeluruh untuk kebutuhan proyek khusus Anda.
Katup bola wafer bergelang kami tersedia dalam diameter nominal dari NPS 3/8' hingga NPS 6' (DN10 hingga DN150), yang mencakup sebagian besar spesifikasi pipa industri umum.
Ya, kami menawarkan penyesuaian penuh pada struktur lubang bola, bahan bodi, jenis lubang flensa, dan perangkat antistatis opsional agar sesuai dengan kebutuhan proses unik Anda.
Kami mendukung berbagai solusi aktuasi, termasuk pegangan manual, roda gigi cacing, umpan balik sinyal, aktuator pneumatik, dan listrik, untuk memenuhi semua kebutuhan sistem kontrol industri.
Deskripsi produk
Katup bola kompak tipe wafer adalah katup bola kompak bergelang dengan desain bodi super pendek, memiliki jarak pendek antara dudukan katup dan flensa ujung, retensi medium yang lebih sedikit, kinerja penyegelan yang unggul dan masa pakai yang lama, dll. Lubang bola dapat dijadikan sebagai kebutuhan pelanggan untuk menjadi O-port, V-port, port melengkung dan struktur port persegi panjang sehingga mengontrol operasi aliran.
Katup bola tipe wafer banyak digunakan dalam bahan kimia, farmasi, makanan dan minuman, minyak, bioteknologi, deterjen cair, metalurgi, pembuatan kertas, pembuatan kapal dll, dapat mengangkut media seperti partikel lunak dan cairan berserat kemudian secara otomatis menyesuaikan pengoperasian fluida dan juga digunakan dalam bidang vakum. Ball valve tipe wafer adalah katup yang ideal untuk industri modern.
